Objectif
: Capturer une image de CATIA pour la placer dans un document quelconque
ou dans une mise en plan.
|
|
| CAPTURE
DE L'IMAGE |
|
|
|
- Ouvrir
le fichier de l'objet concerné
- Outils
/ images / capture
-

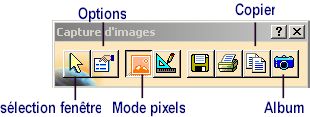

Choix de l'option (ici un fond blanc )
-
Mode
pixels
-
Sélection
fenêtre de l'image
-
Copier
le document dans le presse papier
-
Vous
avez aussi la possibilité d'enregistrer l'image dans
différents formats.
|
|
| UTILISATION
DE L'IMAGE DANS LA MISE EN PLAN |
|
|
|
|
|
|
|
|
|
|
- Vous pouvez
dans votre mise en plan créer une vue
vide, dans laquelle vous placerez votre image
- Utiliser
le menu Insertion / objet
- Choisissez
le logiciel qui vous servira d'intermédiaire pour intéger
votre image dans le plan
Remarque : la commande "coller" ne fonctionne
pas directement dans la mise en plan. D'ou l'obligation de passer par
insertion objet
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
