| GENERER
LA NUMEROTATION DES PIECES |
|
|
-

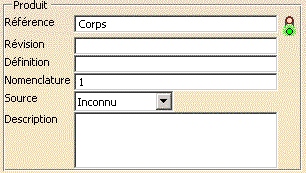

Il est possible de générer le numéro d'une pièce
en accédant aux propriètés de la pièce
(bouton droit)
- Compléter la ligne "nomenclature" |
|
|
| CREATION
D'UNE VUE VIDE |
|
|
|
Dans la mise
en plan une vue vide peut vous permettre d'insérer librement
l'objet de votre choix et de le déplacer sur la zône graphique
.
Dans l'exemple qui suit nous allons nous en servir pour placer une nomenclature
|
|
|
- Sélectionner
l'icône "nouvelle vue"
- Pointer
la zône d'insertion. Une nouvelle vue vide se met en place,
par défaut c'est une vue de face.
|
|

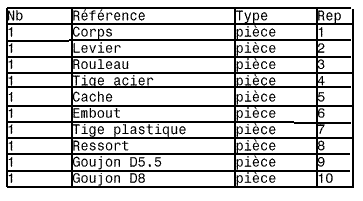

| INSERTION DE LA NOMENCLATURE |
|
|
-
Etant placé dans le calque des vues, rendre active la vue vide
- Accéder à la fonction Insertion/Génération
/ Nomenclature
- Sélectionner le produit source dans l'arbre de création
de l'assemblage (effectuer un multifenêtrage )
- Sélectionner l'emplacement de la nomenclature dans la
vue vide
- La nomenclature peut aussi être placée dans le calque
de fond. Vous pouvez alors accéder à l'icône "nomenclature"
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
