Mise en plan
Création de vues multiples
  • Le fichier de l'objet 3D étant ouvert
  • L'atelier "dessin" étant celui en cours
  • le format étant défini
    Il reste à intégrer l'objet 3D

1 - Mise en place de vues multiples avec l'assistant

Il existe plusieurs procédés pour la mise en place des vues.

Nous allons utiliser l'outil "assistant" pour choisir les vues
et ajouter une vue 3D avec "suivant"

* La gomme permet de reprendre une feuille vierge.
* Réglage éventuel de l'espace entre les vues
.

- Quand vous avez terminé, choisissez le plan de la vue de face sur l'objet 3D
- Effectuer éventuellement une orientation de cette vue.

2 - Vues : Face, gauche, dessus

* Sélectionner l'icône

* Choisir sur l'objet 3D le plan de la vue de face

3 - Vues : Face, droite, dessous

* Sélectionner l'icône

* Choisir sur l'objet 3D le plan de la vue de face

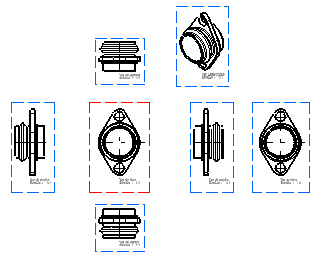

4 - Vues : 6 vues

* Sélectionner l'icône

* Choisir sur l'objet 3D le plan de la vue de face
